주차장 셔터문에 원격 제어 모듈 연결 문의7
- 무지개비빔밥
- 등록일 2025-03-16 15:57
- 조회수 747
|
||
0
추천하기
다른의견
0
|
첨부파일
- KakaoTalk_20250124_162947621.jpg
- KakaoTalk_20250316_153946431_01.jpg
- KakaoTalk_20250316_153946431.jpg
- KakaoTalk_20250221_160021501.png
- KakaoTalk_20250221_160030937.png
- 스크린샷 2025-03-16 155404.png
- 스크린샷 2025-03-16 155325.png
|
|
|
 |
|
| △ 이전글▽ 다음글 | 목록보기 |
|

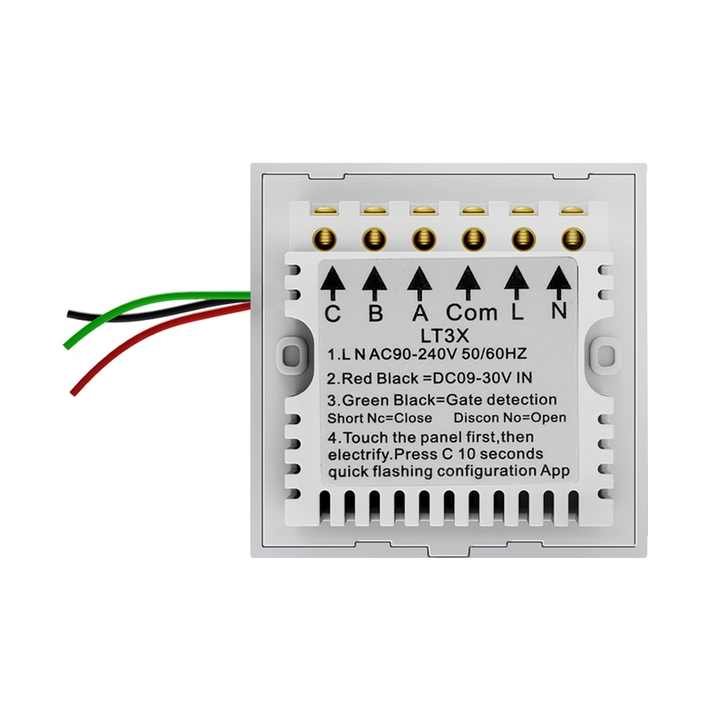

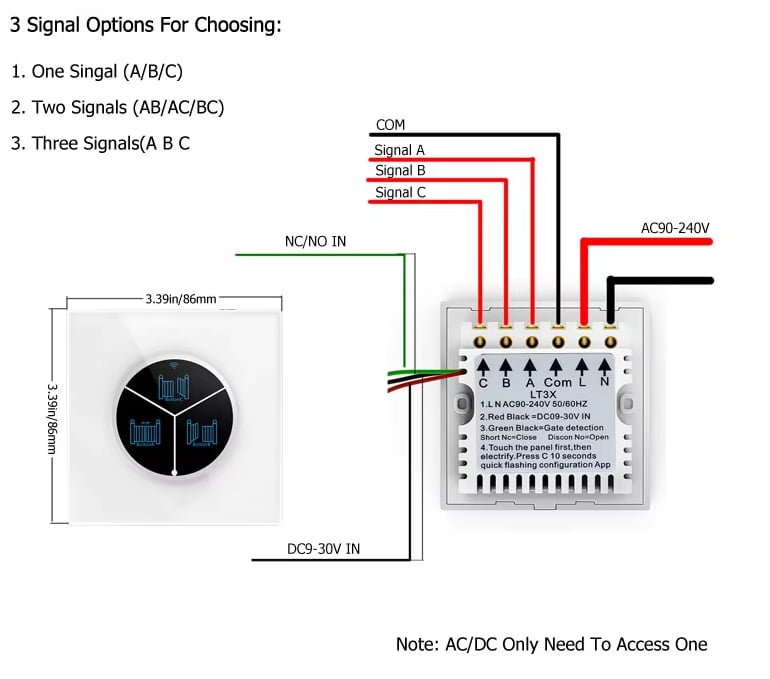

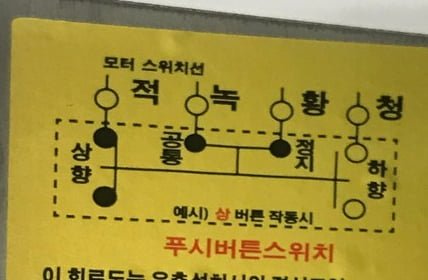

상 하 버튼은 a접점으로 동작해서 병렬로 연결해주어도 무방하나,

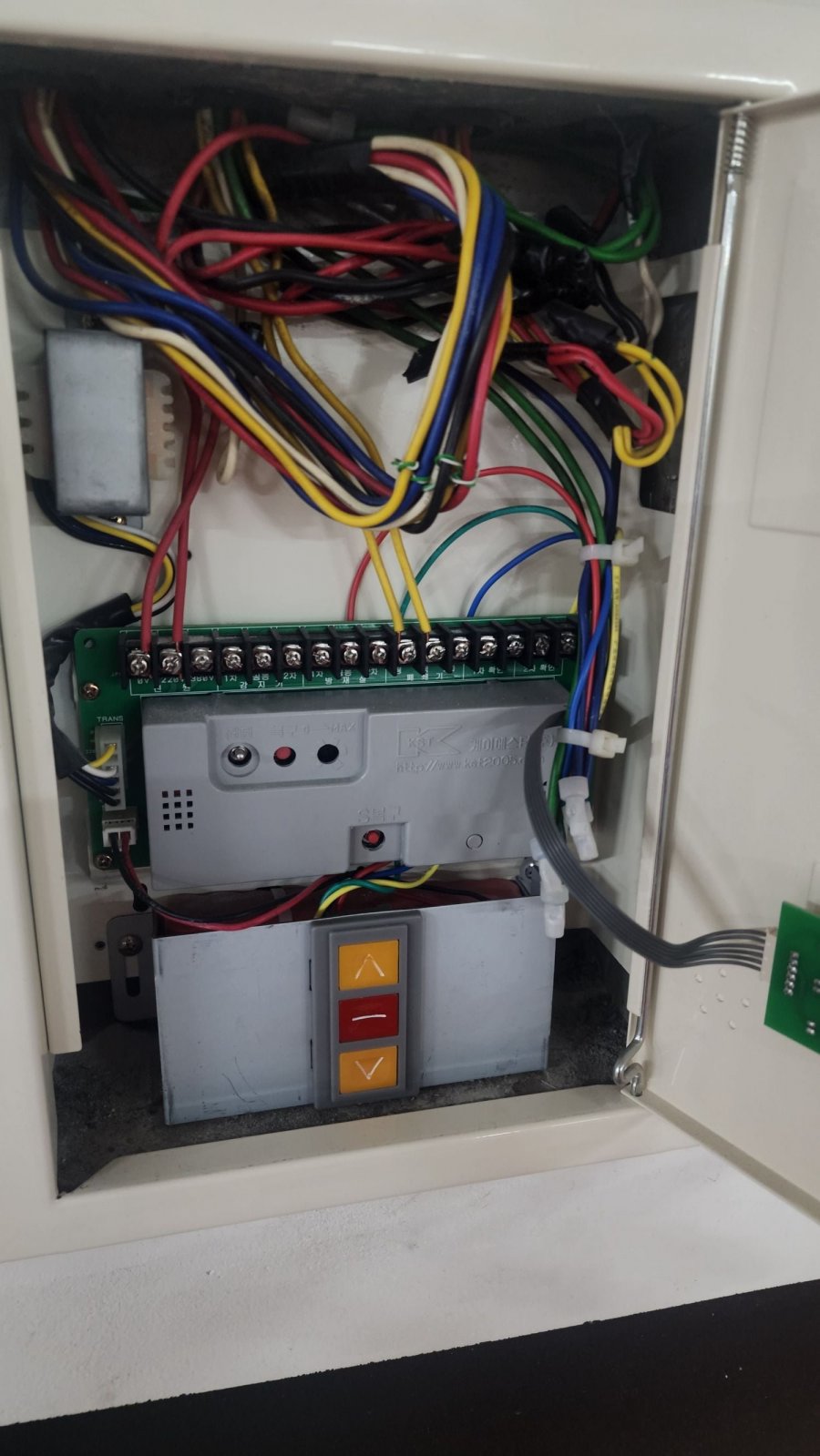

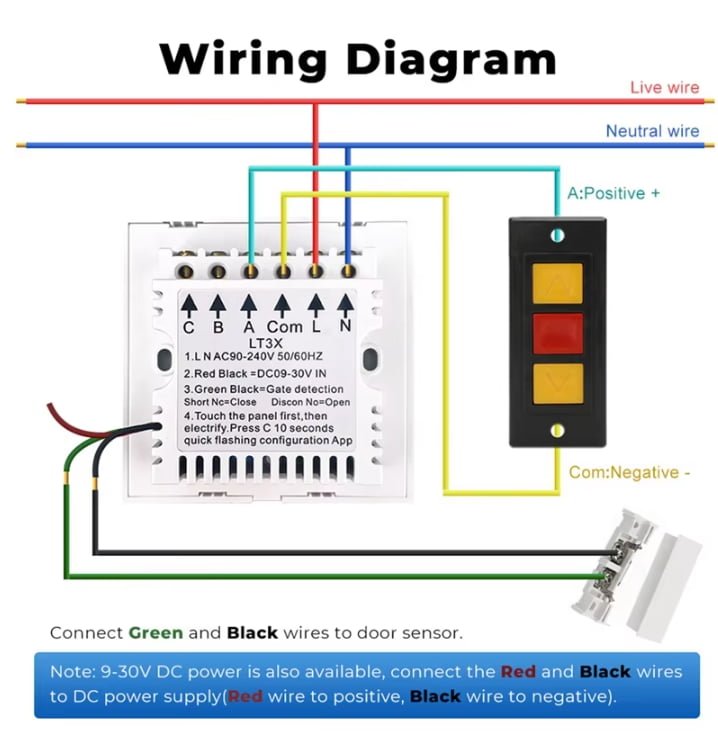

정지버튼은 b접점으로 동작하기에 직렬로 연결해주어야 합니다.(첫번째 회로도 상태)
즉, 기존 스위치에 정지버튼에서 기판으로 가는 선을 잘라 모듈 b에 물리시고, 정지버튼에서 나온 선을 모듈 com 에
넣느셔야 합니다.
