거실 LED등 2구 결선 문의5
- sseori
- 등록일 2025-04-24 19:17
- 조회수 425
|
||
0
추천하기
다른의견
0
|
첨부파일
- 02.JPG
- 01.JPG
|
 0
 0
맑고푸른하늘
스위치하나로 켜고 끄고 하려면 각각 컨버터 2개에서 나오는 흰색과 검은색 을 서로 같은색으로 해서 220v나오는 데 연결하시고,
스위치 두개로 컨버터 하나씩 켜고 끄고 하려면 컨버터에서 나오는 검은선 2개를 공통선에 나머지 흰색선 각각 스위치 켰을때 전기가 오는 선에다 연결하심되겟네요.
이상태에서 조명이 안켜진다 그럼 테스트기들고 각각 전기가 들어가는지를 확인해보셔야되요 led쪽에도 커넥터로 되어있을텐데 그쪽도 전기가오는지를 보고 led쪽으로 전기가오는데 안들어온다 그럼 컨버터는 이상이 없는거라보면되겠네요.
|
|
|
|
 |
|
| △ 이전글▽ 다음글 | 목록보기 |
|
스위치2개로 제어한다면 흰색은 흰색끼리, 검장 파랑을 1:1로 묶어주면 될껍니다.

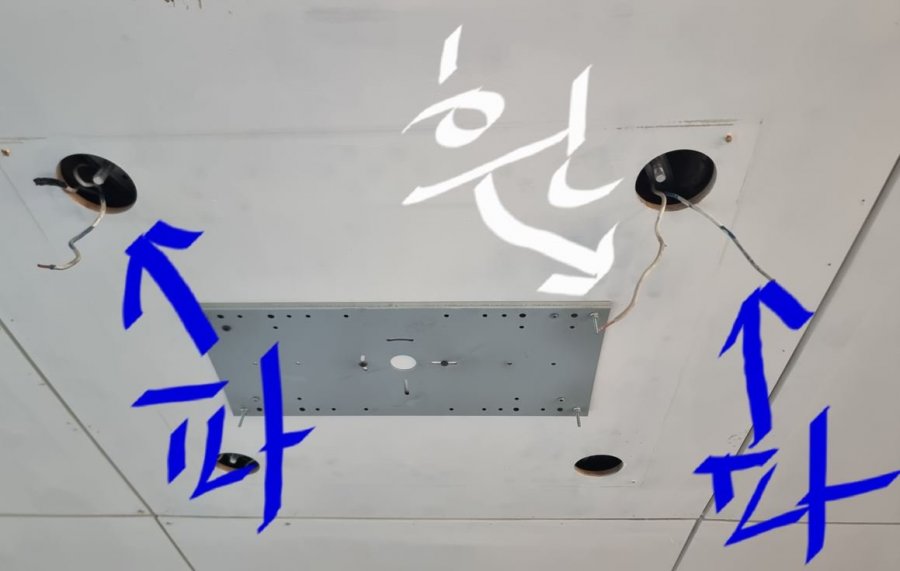

아마도 구멍4개에 매립등이 되어있던거를 큰 등으로 덮으면서 저리한거 같은데 복잡하네요.
그림그려가며 천천히 해보세요.
위에처럼 되어있던거를 아래처럼 바꿔서 사용했던거 같습니다.
보통은 커넥터에 다 모이는데 구멍속 전선을 보내기가 불편했던거같고요.ㅎ

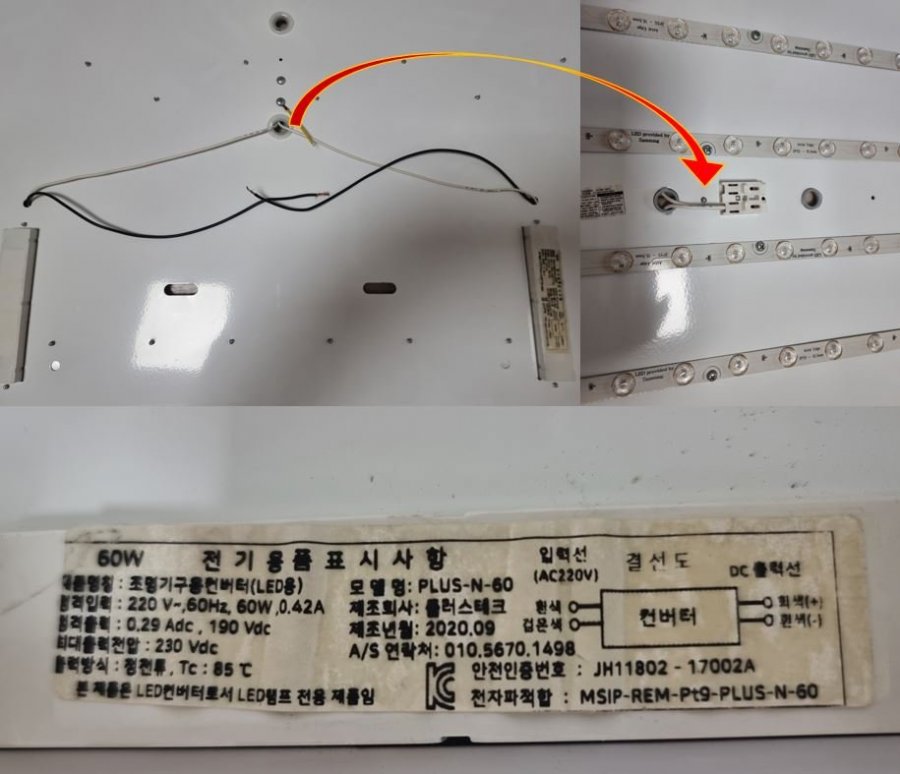

LED등의 컨버터에서 나온 선을 공통선과 연결하고, 나머지 검은색 2선은 천장의 흰색선과 1대1로 연결하였습니다.
근데 등에 불이 켜지질않네요.ㅠㅠ
