안녕하세요. 엘지 손연재 에어콘 이동설치 중인데요
이동과 설치, 배관까지는 거의 했는데
전원선에서 급 막히네요..ㅠ,ㅠ

4선(흑,갈,청, 녹색접지) 케이블 샀는데, 실외기에서 배관과 함께 실내로 들어왔는데
4선짜리를 실내기 PCB의 CN-out에서 실외기로 연결하는게 맞는것 같은데220v 전원에서 스탠드의 어느쪽으로 전원공급을 해야 하는지 모르겠네요..
간단한건데 나만 모르는건가..ㅠ,ㅠ

삼성꺼만 하다보니..멘붕이네요..ㅠ,ㅠ

첨부파일




		목록보기

0 Metal_

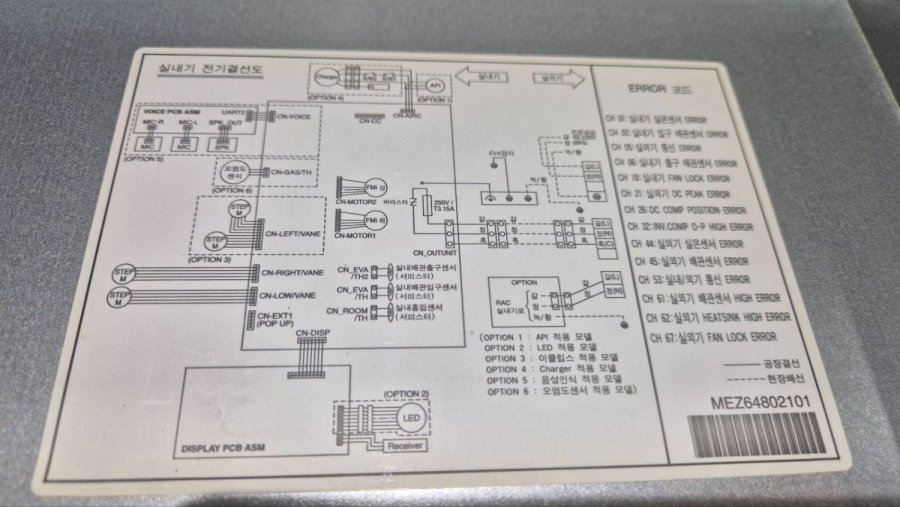

라벨 우측 상단에 실외기로 메인 전원이 들어가는것 같네요

실내기 전원은 실외기에서 실내기 PCB의 CN-out으로 다시 점프

2025-05-24 점아이콘

댓글주소복사

궁시렁21

아 이해했습니다.

감사합니다!

2025-05-24 * 점아이콘

댓글주소복사

0 맑고푸른하늘

사진으로 봤을때 실외기에서 스텐드로 또는 벽걸이 2in1이라도 마찬가지로 실외기에 전원 공급하고 실외기서 실내기 전원과 통신을 하는방식이네요

이게 20년이젠 모델에 해당되고 21년도모델부터는 방식이 다른거같네요

배선방법은 사진에서 상단 가운데쯤에서 오른쪽 실내기 실외기 적힌부분에 실외기적힌부분 바로아래가 실외기 전원 이고 그아래 3개단자가 실외기에서 실내기로 가는 전원과 통신선입니다.

삼성은 통신선2개 전원2개를 쓰는거고 lg는 전원과 동시에 통신을하기에 3개를 쓰는거같네요.
